尼龍610制品常見缺陷與處理：
  尼龍610加工時的注塑壓力不穩(wěn)定
  一般這種情況同注塑機的射咀孔過小有關，因為射咀是同模具長期接觸的，模具溫度很低20-90 ℃，射咀溫度240-280 ℃，他們之間存在溫差難免會發(fā)生熱交換，當射咀的溫度降到尼龍的熔點以下時，射咀孔被凍結，在下次注射時得大的壓力沖開，造成壓力損失產(chǎn)生*注，但這時加大注塑壓力后，生產(chǎn)幾模后又會漲模。從現(xiàn)象看是注塑機注塑不穩(wěn)定，其實是射咀孔過小，加大射咀孔這個現(xiàn)象就會消失。

  解決方法

尼龍610加工時的波浪形流痕產(chǎn)生機理是膠料在模腔內流速過慢，凍結后的膠料沒有辦法貼緊模具。
  解決方法：
  1、提高注射速度
  2、提高模具溫度
  3、提高料筒溫度
  4、適當增加射咀孔徑或澆口
  尼龍610加工時的銀絲產(chǎn)生機理是塑化好的料中有氣體，在注射時氣體在模具表面被強行壓出，在制品表面出現(xiàn)白色的絲紋。
  解決方法：
  1、檢查是否原料潮濕或混入其他原料
  2、檢查原料是否在料筒中分解（料筒溫
  度過高，螺桿轉速過快）
  3、檢查射咀孔是否過小
  4、檢查是否模溫過低
  5、模具排氣不良
  6、澆口尺寸是否過小
  7、背壓過低，再生料應用過多尼龍610加工時的熔接痕產(chǎn)生機理是在流動末端膠料溫度很低結合性較差壓力傳遞弱，這樣使兩股料流結合不緊密。
  解決方法：
  1、提高注射壓力、速度
  2、提高模溫
  3、提高料溫
  4、改善模具
  尼龍610加工時的排氣、縮孔產(chǎn)生機理是制品*注或縮水。
  如果是*注用*注方法解決
  如果是縮水用縮水的方法解決

尼龍610制品的加工與后處理 ： 尼龍610制品的后處理是為了防止和消除制品中的殘留應力或因吸濕作用所引起的尺寸變化。后處理方法有熱處理法和調濕法兩種。1 .熱處理 常用方法在礦物油、甘油、液體石蠟等高沸點液體中，熱處理溫度應高于使用溫度10-20℃，處理時間視制品壁厚而異，厚度在3mm以下為10-15分鐘，厚度為3-6mm時間為15-30分鐘，經(jīng)熱處理的制品應注意緩慢冷卻至室溫，以防止驟冷引起制品中應力重新生成。2.調濕處理 調濕處理主要是對使用環(huán)境濕度較大的制品而進行的，其辦法有兩種：一沸水調濕法，二醋酸鉀水溶液調濕法（醋酸鉀與水的比例為1.25:1,沸點121℃）,沸水調濕法簡便,只要將制品放置在濕度為65%的環(huán)境下,使其達到平衡吸濕量即可,但時間較長,而醋酸鉀水溶液調濕法的處理溫度為80-100醋酸鉀水溶液調濕法,處理時間主要取決制品壁厚,當壁厚為1.5mm時約2小時,3mm為8小時,6mm為16-18小時.

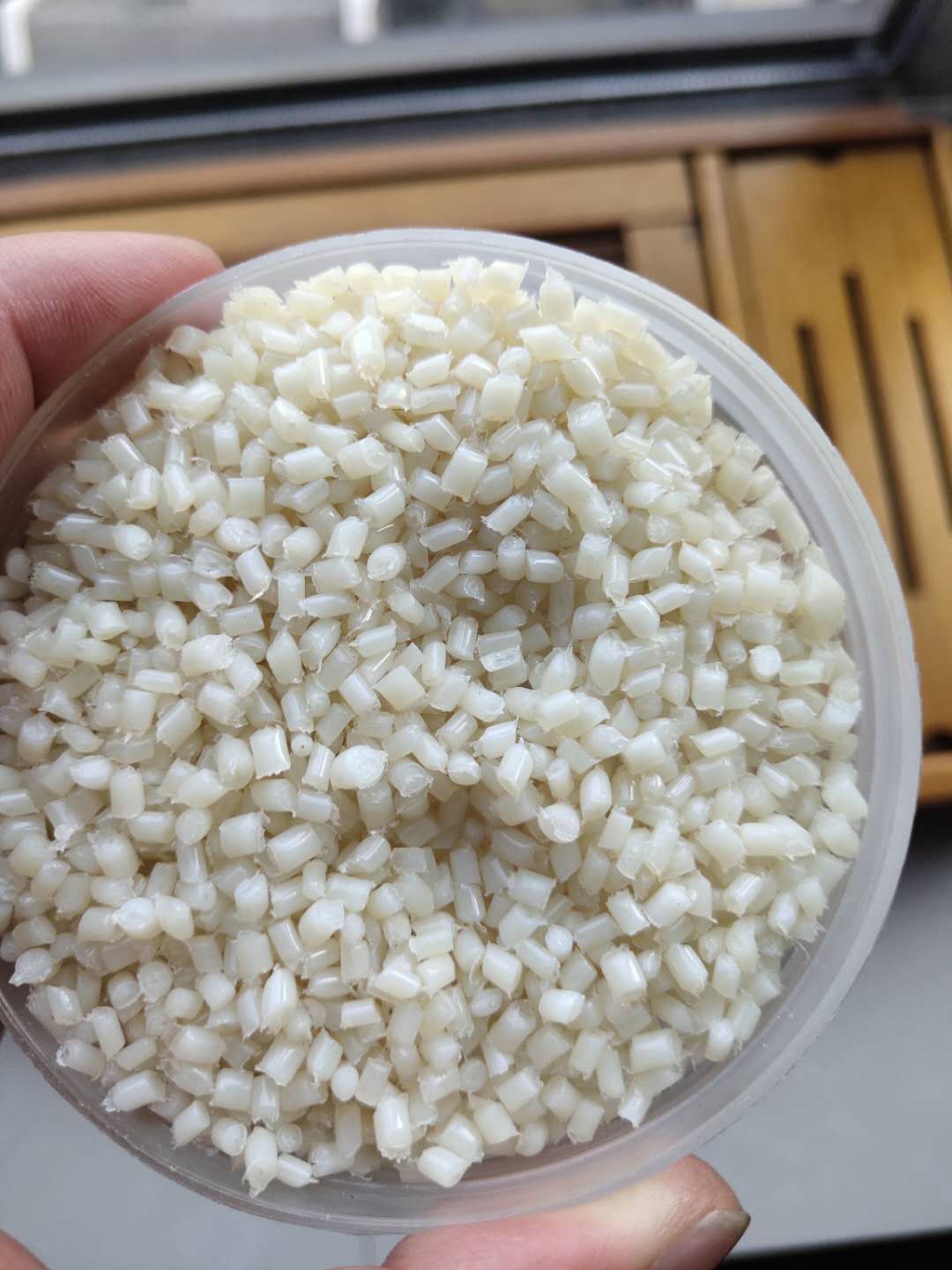

玻纖增強PA 610 中文名叫玻纖增強聚癸二酰己二胺。

它具有尼龍610樹脂更高的熱穩(wěn)定性、尺寸穩(wěn)定性及機械性能?？勺⑸洹D出成型，加工工藝參數(shù)與尼龍610純樹脂類似，但加工溫度范圍比純樹脂相應高20—30°C。

可用于制造各種機械零件和高強度的結構件。
