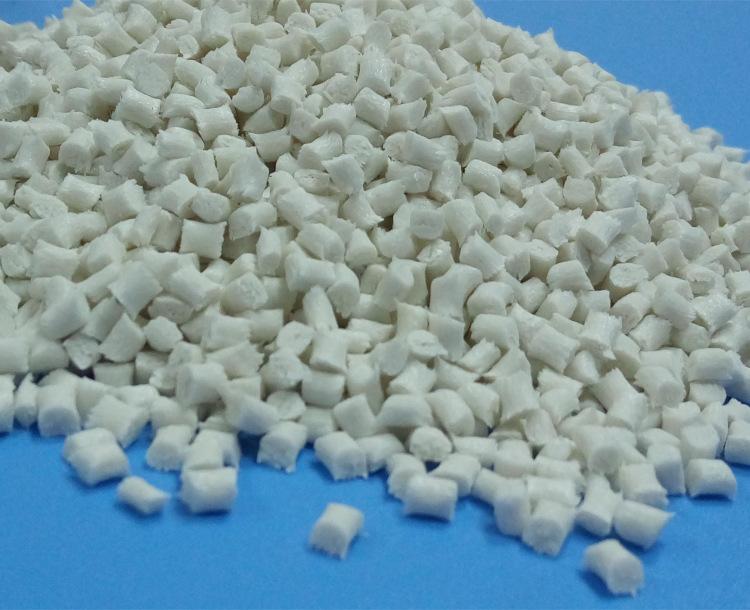

尼龍66加熱溫度為250~380℃；模具溫度30~100℃；料管溫度240~300℃；噴出料溫度250~310℃；射出壓力600~2100kg/cm²；最低操作溫度260℃；熔點溫度215℃；

成型溫度260~320℃；干燥溫度為80~90℃，需3~6小時；使用除濕干燥機；線膨脹系數(shù)0.000083~0.00013/℃；成型收縮率1.3~2.4%；比重1.1~1.4；熱變形溫度66~86℃。


溫度設(shè)定：噴嘴235~265℃；前段235~245℃；中段210~240℃；后段195~230℃；螺桿轉(zhuǎn)速100~105rpm;模具溫度35~40℃；背壓5~10kg。


密度0.94~1.14g/cc，變形溫度35~121℃，成型收縮率0.7~2.5%。
